Cours 19 - Logiciel de simulation de réseau & routage statique
Table des matières
Objectifs
- Connaître les notions de routage statique
- Bien utiliser un logiciel de simulation de réseau
- Connaître les fonctionnalités et les informations que procure ce logiciel
Déroulement
- Introduction au cours
- Présentation des notions de routage statique
- Exercice 19
- Conclusion
Le routage statique
Plus d'infos sur le routage statique
- ROUTAGE STATIQUE IPv4
- Configuration route statique
- Routage statique et routage dynamique
- Le routage statique vu par Cisco
Principes de base
Un routeur reconnaît ses réseaux directement connectés. Il faut programmer une route pour chaque réseau non directement connecté.
Par exemple, pour le schéma suivant, chaque routeur a 3 réseaux directement connectés et 2 réseaux non directement connectés. Il faut donc ajouter 2 routes pour ces 2 derniers réseaux.
Table de routage Routeur_A
Table de routage Routeur_B
Optimisation de table de routage
On peut regrouper plusieurs routes pour en faire un sur-réseau et obtenir une seule route pour optimiser la table de routage.
On peut programmer une route par défaut pour faire en sorte que tous les paquets n’ayant pas trouvé de route soit acheminés à cette route de « dernier espoir »

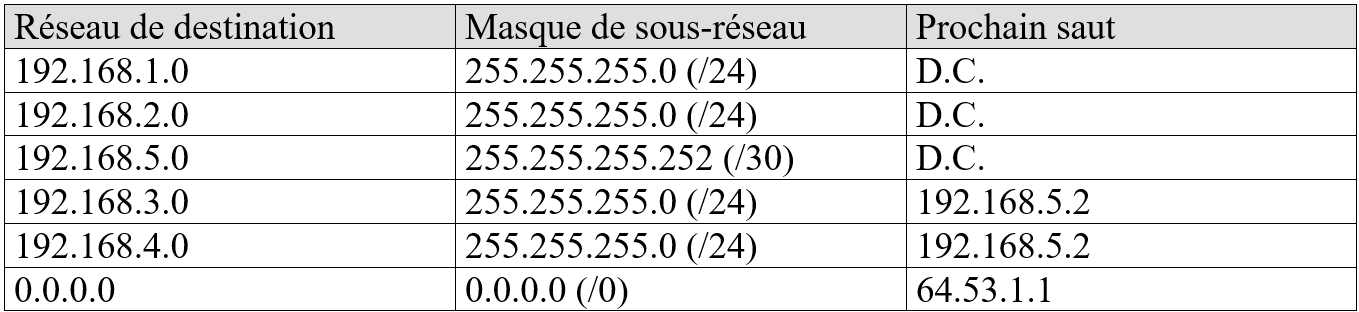

Par exemple, si le routeur A était branché à Internet, il faudrait ajouter une route par défaut pour spécifier que tous les paquets n’ayant pas pu être routés sont envoyés à la route par défaut. Si on suppose que l’adresse du fournisseur Internet est 64.53.1.1, on aurait la table de routage suivante :
Table de routage Routeur_A
Lorsqu’un paquet est examiné afin d’être routé, toutes les routes sont regardées. La route directement connectée est d’abord préférée suivi de la route avec le masque le plus long (c’est pourquoi une route par défaut sera toujours préférée en dernier lieu)
Route d’hôte
Ou pourrait aussi programmer une route pour un nœud (poste de travail, imprimante…) au lieu d’un réseau (route d’hôte) en spécifiant un masque /32. Par exemple, pour parler à un serveur à l’adresse 192.168.3.5 en ayant 192.168.5.2 comme prochain saut, on spécifie cette route bien précise : 192.168.3.5 255.255.255.255 192.168.5.2
Route d’interface
Si on ne connaît pas l’adresse IP de l’interface du routeur où envoyer les paquets pour une route donnée, on peut mettre une route d’interface (appelée route pseudo-connectée) en spécifiant le nom de notre interface (et non pas l’adresse de l’interface de l’autre routeur) comme adresse de prochain saut.
Pour le tableau ci-haut, si on suppose qu’on ne connaît pas l’adresse du fournisseur Internet, on aurait plutôt ceci (en supposant qu’on est connecté à Internet via notre interface S1):
